Control y Programación

Capas de software del sistema

El sistema distribuye el control en cuatro capas de software que operan coordinadamente:

Capa Archivo Tecnología Función
Orquestador rutina_maestra.py Python / Raspberry Pi Coordina todo el proceso
Control de campo Proyecto CCW PLC Micro850 / Ladder Motor, sensores, plancha
Robótica camisa.script / playera.script URScript Trayectorias UR3
Periféricos Firmware ESP32 C++ / Arduino Pistón + Torreta

rutina_maestra.py — Orquestador central

El archivo rutina_maestra.py es el cerebro del sistema. Implementa una máquina de estados explícita que coordina todos los subsistemas.

Librerías principales

from pymodbus.client import ModbusTcpClient  # Comunicación PLC y UR3
import requests                               # API REST → Render/Firebase
import serial                                 # Comunicación ESP32
import socket                                 # Envío scripts al UR3
import tf_keras as keras                      # Modelo IA de clasificación
from PIL import Image                         # Procesamiento de imagen

Gestión de etapas

def cambiar_etapa(nueva_etapa: str):
    global etapa_actual
    etapa_actual = nueva_etapa
    print(f"[ESTADO] Etapa actual -> {etapa_actual}")

def configurar_mascaras_sensores(s1: bool, s2: bool, s3: bool):
    global sensor1_habilitado, sensor2_habilitado, sensor3_habilitado
    sensor1_habilitado = s1
    sensor2_habilitado = s2
    sensor3_habilitado = s3
    print(f"[MASCARAS] S1={'ON' if s1 else 'OFF'} | S2={'ON' if s2 else 'OFF'} | S3={'ON' if s3 else 'OFF'}")

Clasificación IA de prendas

def clasificar_prenda(imagen_path):
    img = Image.open(imagen_path).resize((224, 224))
    data = np.array(img, dtype=np.float32) / 127.5 - 1
    prediction = modelo_prendas.predict(data[np.newaxis, ...])
    clase_idx = np.argmax(prediction)
    confianza  = prediction[0][clase_idx]
    return labels_prendas[clase_idx], confianza
    # Retorna: ("Camisa", 0.97) o ("Playera", 0.94)

Envío de script URScript al robot

def enviar_script_ur3(ruta_script: str):
    with open(ruta_script, "r") as f:
        script = f.read()
    sock = socket.socket()
    sock.connect((ROBOT_IP, ROBOT_PORT))   # 192.168.3.71:30002
    sock.sendall(script.encode())
    sock.close()

Control del motor (PLC Micro850 vía pymodbus)

def motor_start():
    with ModbusTcpClient(PLC_IP, port=PLC_PORT) as client:
        client.write_coil(COIL_CMD_DIR_FWD, True, slave=PLC_UNIT_ID)
        client.write_coil(COIL_CMD_START,   True, slave=PLC_UNIT_ID)
    print("[PLC] Motor iniciado")

def motor_stop():
    with ModbusTcpClient(PLC_IP, port=PLC_PORT) as client:
        client.write_coil(COIL_CMD_STOP, True, slave=PLC_UNIT_ID)
    print("[PLC] Motor detenido")

URScript — Trayectorias del UR3

camisa.script (resumen)

Rutina de planchado para camisas de vestir. Define 7 waypoints con movimientos movej + cinemática inversa (get_inverse_kin).

def camisa():
  set_tcp(p[0.0, 0.0, 0.0777, 0.0, 0.0, 0.0])
  set_payload(0.1, [0.0, 0.0, 0.08])
  set_tool_voltage(24)
  modbus_add_signal("192.168.3.71", 255, 129, 3, "RX74", False)
  modbus_add_signal("192.168.3.133", 255, 130, 3, "TX71", False)

  while (True):
    movej(get_inverse_kin(p[.062, .299, .603, -1.834, -.149, -.019], ...), a=1.396, v=1.047)
    movej(get_inverse_kin(p[.023, .321, .271, -1.863, -.037, .140], ...), a=1.396, v=1.047)
    movej(get_inverse_kin(p[.092, .279, .548, -1.786, -.042, -.080], ...), a=1.396, v=1.047)
    movej(get_inverse_kin(p[.083, .283, .262, -1.995, -.014, -.012], ...), a=1.396, v=1.047)
    movej(get_inverse_kin(p[.167, .265, .509, -1.935,  .245, -.242], ...), a=1.396, v=1.047)
    movej(get_inverse_kin(p[.183, .239, .233, -2.204,  .277, -.134], ...), a=1.396, v=1.047)
    movej(get_inverse_kin(p[.015, .272, .692, -1.570,  .003,  .159], ...), a=1.396, v=1.047)
  end
end

playera.script (resumen)

Rutina análoga para playeras con waypoints re-calibrados para la geometría diferente de este tipo de prenda.

Parámetros de movimiento

Parámetro Valor Descripción
a 1.3962 rad/s² Aceleración articular
v 1.0471 rad/s Velocidad articular
TCP offset Z 0.0777 m Distancia de la herramienta al flange
Payload 0.1 kg Masa de la plancha

PLC Micro850 — Connected Components Workbench

La lógica del PLC fue desarrollada en Connected Components Workbench (CCW) de Rockwell Automation, utilizando lenguaje Ladder. Las funciones principales son:

  • Arranque y paro del motor de la banda (con dirección)
  • Lectura de los tres sensores digitales (S1, S2, S3)
  • Activación de la salida 000007 para la plancha eléctrica
  • Respuesta a los comandos Modbus TCP desde la Raspberry Pi

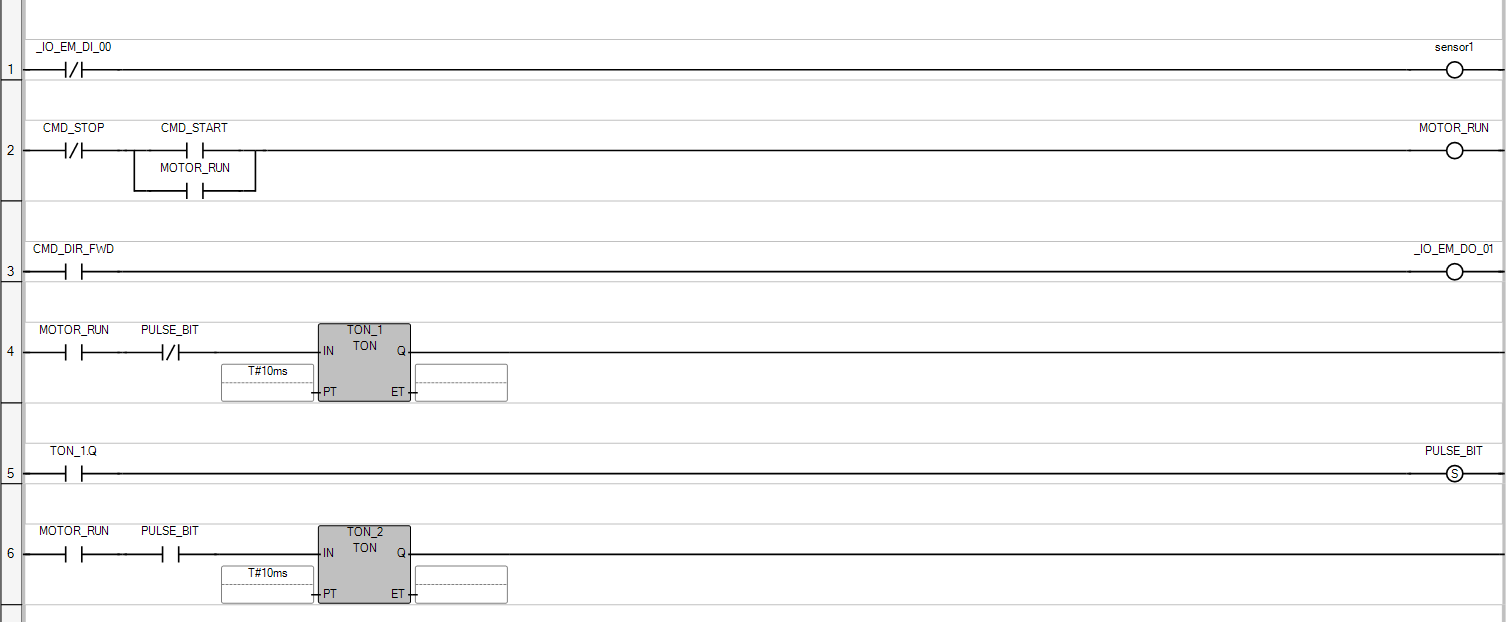

La siguiente imagen muestra una parte del programa en lenguaje Ladder utilizado para controlar el movimiento del motor dentro del sistema de planchado automatizado. Esta lógica permite activar el motor, definir su dirección de giro y generar los pulsos necesarios para el movimiento.

En la primera línea se realiza la lectura del sensor de entrada, identificado como sensor1. Este sensor permite detectar la presencia de una prenda en el sistema. Cuando el sensor cambia de estado, la señal puede ser utilizada por el PLC para iniciar la secuencia de trabajo.

Posteriormente, se observa una lógica de arranque y paro del motor. El contacto CMD_START permite activar la bobina MOTOR_RUN, mientras que CMD_STOP funciona como condición de paro. Además, se utiliza un contacto auxiliar de MOTOR_RUN para mantener enclavado el motor una vez que fue iniciado, evitando que se apague inmediatamente al soltar la señal de arranque.

También se incluye la señal CMD_DIR_FWD, la cual controla la dirección de giro del motor mediante la salida digital _IO_EM_DO_01. Esta salida se encarga de enviar la señal de dirección al controlador del motor.

Finalmente, se utilizan temporizadores tipo TON para generar una señal intermitente llamada PULSE_BIT. Esta señal funciona como el pulso que permite mover el motor paso a paso. Al alternar el estado de PULSE_BIT, el PLC puede enviar pulsos continuos al driver del motor mientras la señal MOTOR_RUN permanezca activa.

Lógica Ladder para control de motor

Lógica Ladder para control de motor

Figura 1. Programa Ladder implementado en el PLC para controlar el arranque, paro, dirección y generación de pulsos del motor utilizado en el sistema de planchado automatizado.

Dashboard de monitoreo — dashboard_server.py

El archivo dashboard_server.py implementa un servidor Flask con Server-Sent Events (SSE) que permite monitorear la rutina maestra en tiempo real sin modificarla:

  • Ejecuta rutina_maestra.py como subproceso.
  • Lee su salida estándar e interpreta los [ESTADO], [PLC], [IA], [MASCARAS] y [PC] tags.
  • Emite el estado actualizado a todos los clientes web conectados vía SSE.
  • Expone endpoints REST (/api/status, /api/start, /events).

Dashboard

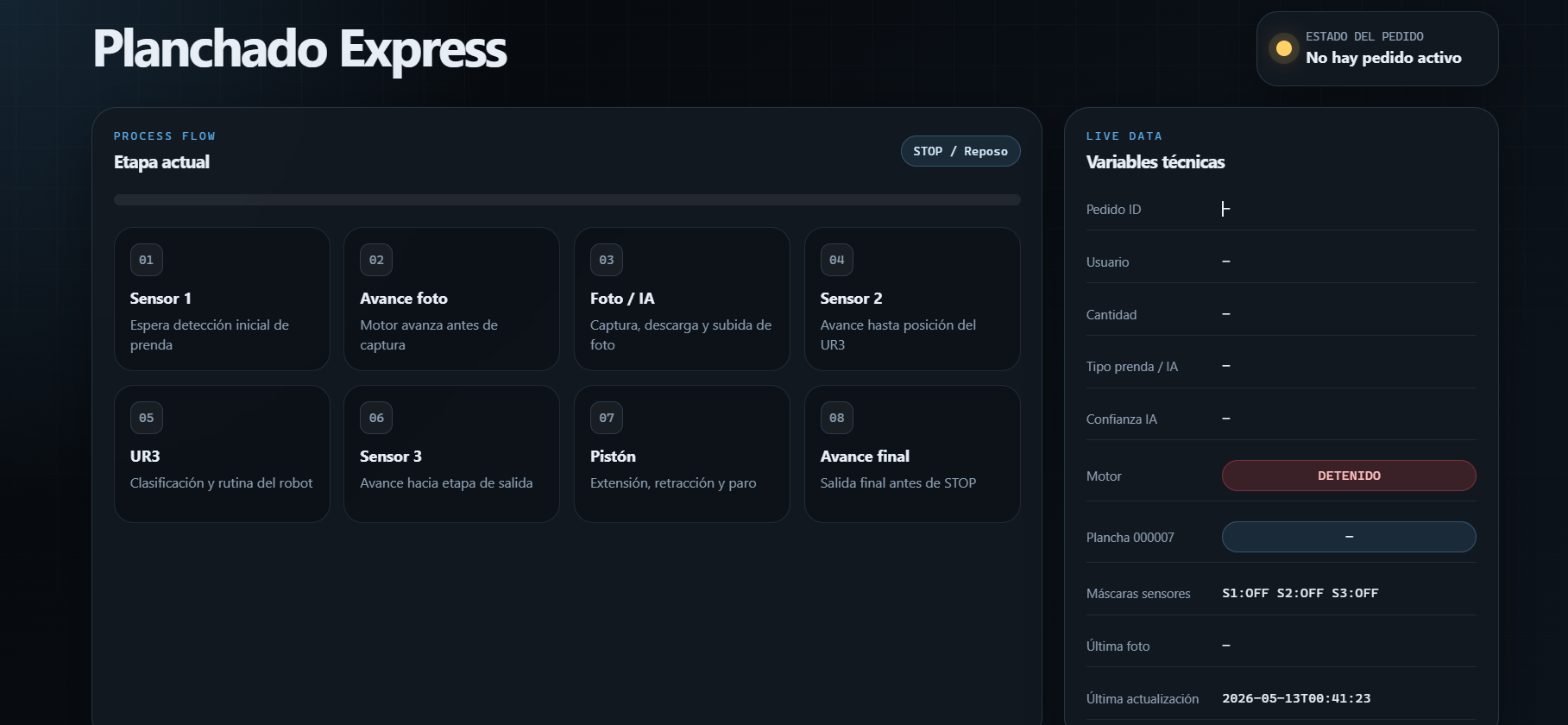

Figura 2. Interfaz HMI para monitoreo del proceso de Planchado Express.

Recursos asociados

motor_sensor.zip

Código del sistema embebido basado en ESP32 para el control de actuadores (pistón y torreta).
Descarga: motor_sensor.zip Este recurso contiene la implementación del control del ESP32, incluyendo la gestión de actuadores y la interacción con sensores. Se relaciona con ambas secciones ya que define tanto la arquitectura electrónica del sistema como la lógica de programación de los periféricos. —
