IoT / Nube / Interfaz Web

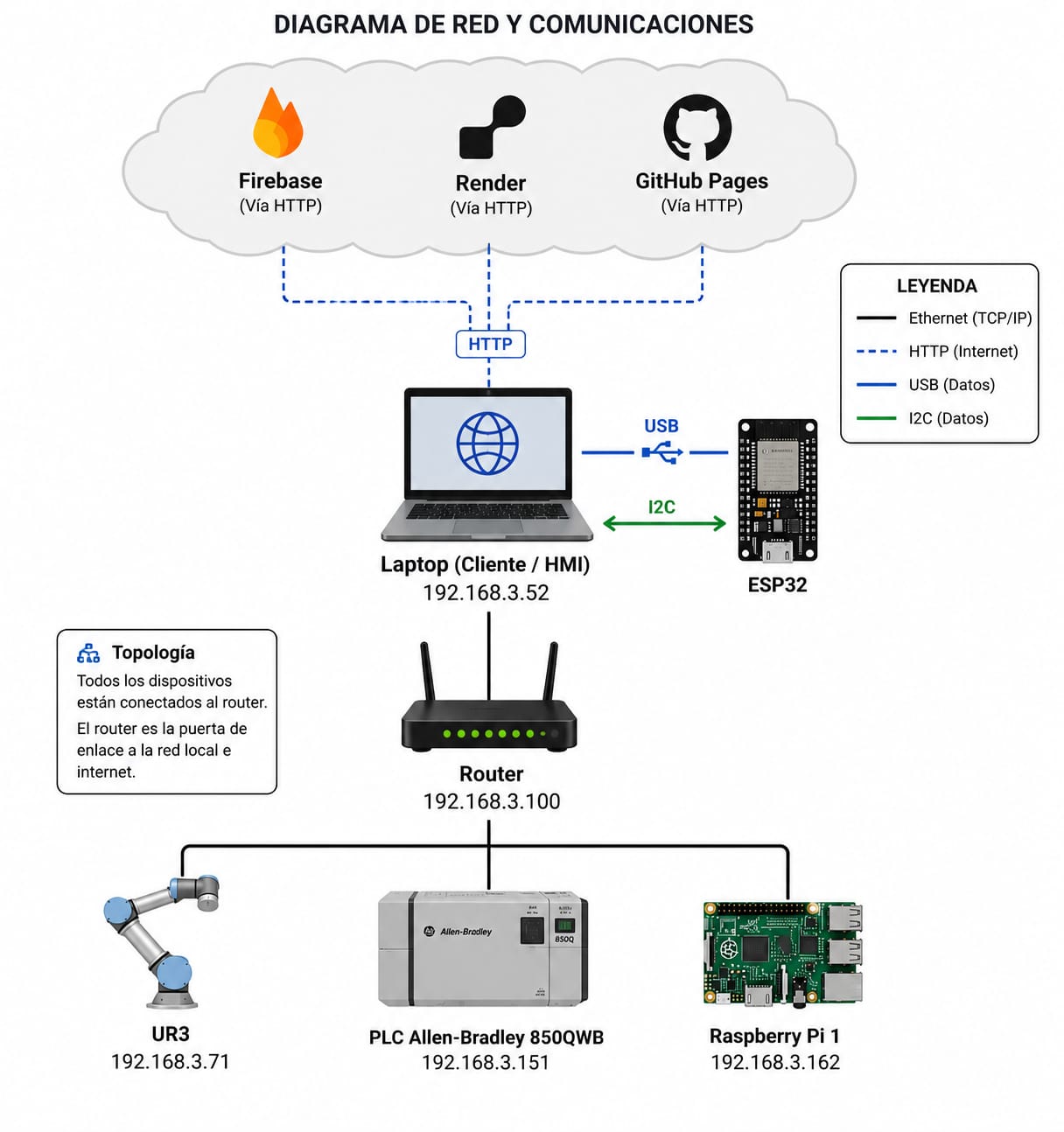

Arquitectura de la capa de conectividad
La capa IoT del sistema integra tres servicios en la nube que operan de forma coordinada:
Firebase — Base de datos y autenticación
Firebase es el eje central de datos del sistema. Gestiona cuatro servicios:
| Servicio Firebase | Uso en el proyecto |
|---|---|
| Firebase Auth | Autenticación de usuarios con email + verificación por código |
| Firestore | Almacenamiento de pedidos, clientes y estado del sistema |
| Realtime Database | Estado en tiempo real del pedido activo (para HMI y dashboard) |
| Firebase Storage | Fotografías de evidencia de cada prenda procesada |
Estructura de datos en Realtime Database
{
"estado_actual": {
"usuario_actual": "229",
"cantidad": 1,
"activo": true,
"estado": "En proceso",
"current_order_id": "abc123",
"updated_at": "2026-04-27T17:20:33"
}
}

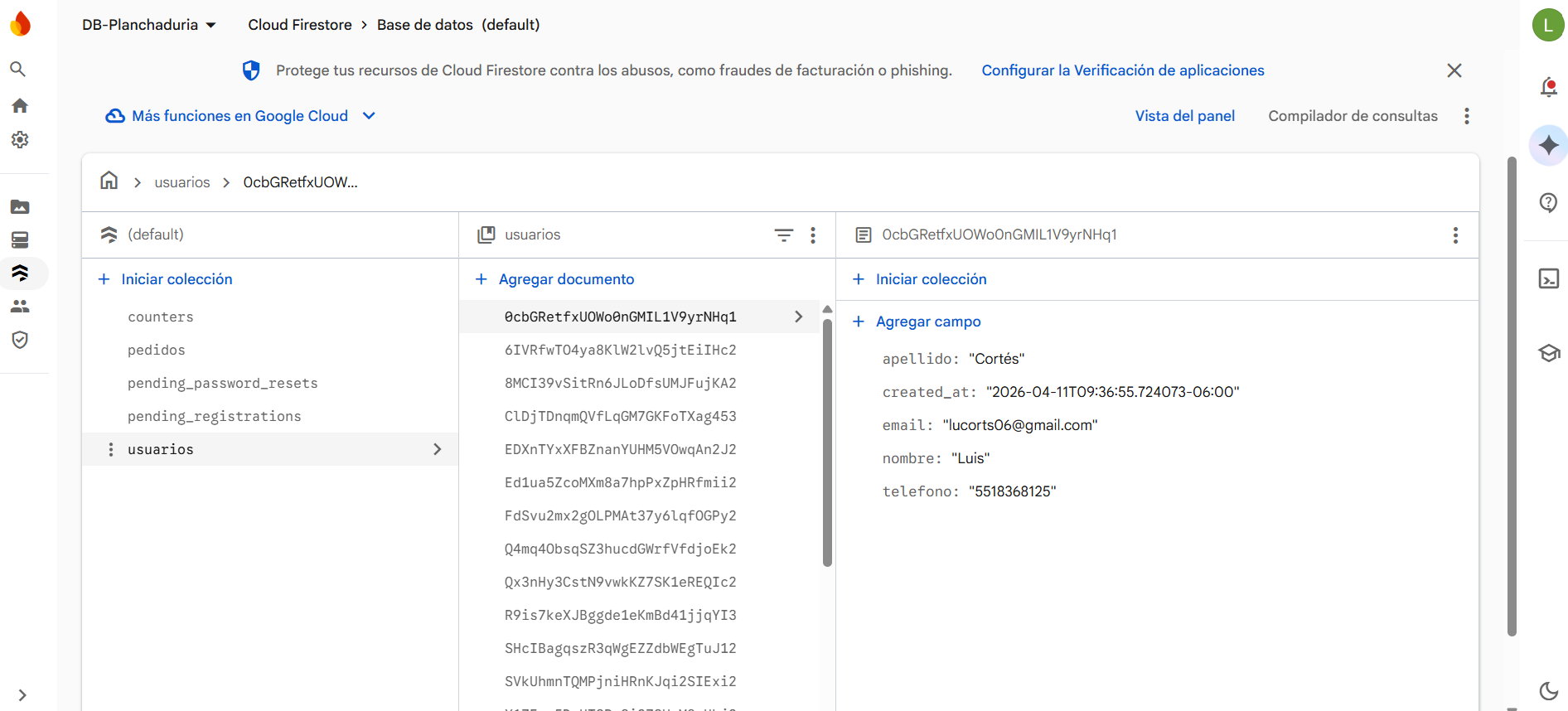

Registro de usuarios en Cloud Firestore
Figura 1. Vista de la colección usuarios en Cloud Firestore, donde se almacenan los datos principales de cada usuario registrado.

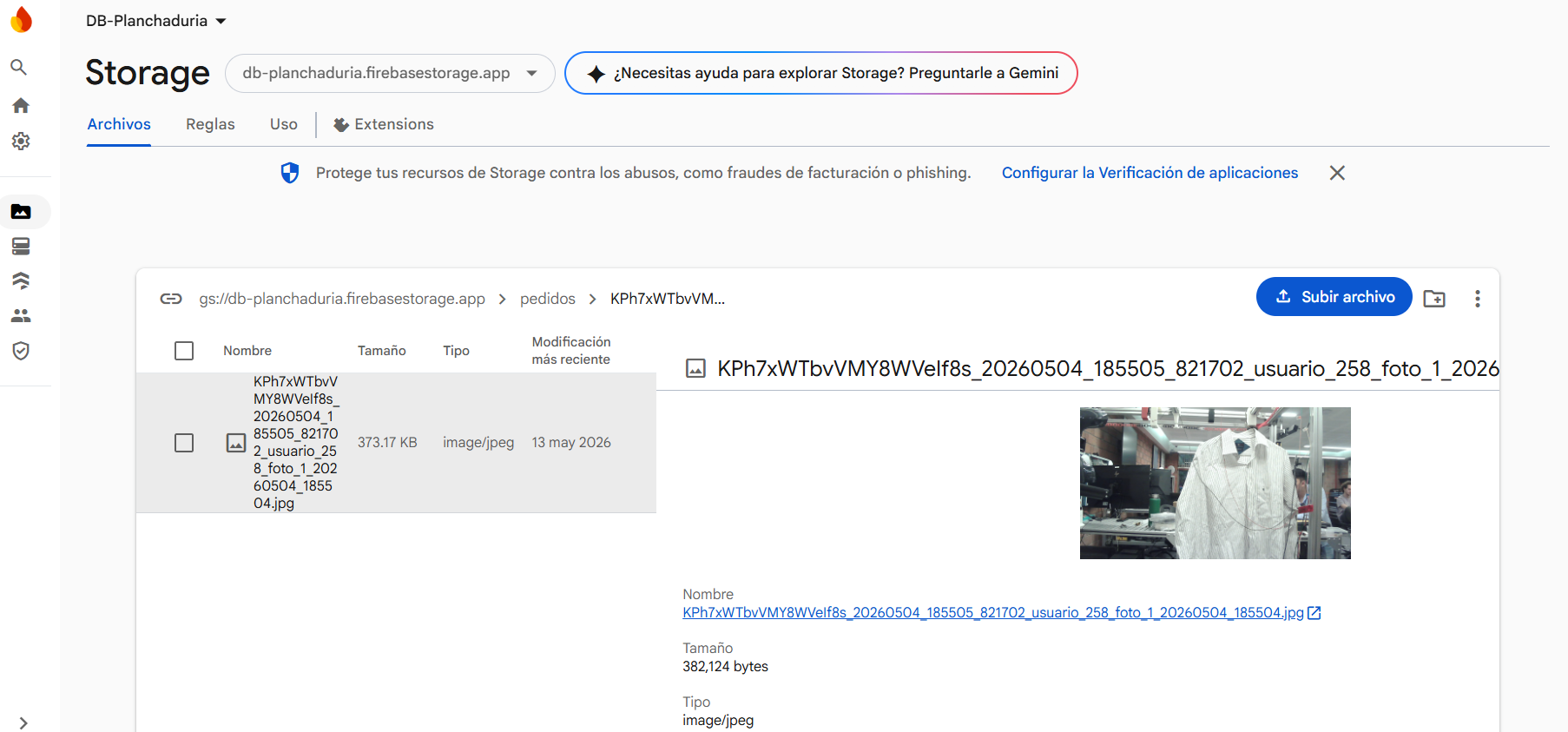

Almacenamiento de fotografías en Firebase Storage
Figura 2. Almacenamiento de fotografías de evidencia en Firebase Storage.
Backend Flask — Render (Docker)
El backend está construido con Flask y desplegado en Render como contenedor Docker. Actúa como intermediario entre la interfaz web, Firebase y la Raspberry Pi.
Dependencias (requirements.txt)
Flask==3.0.3
flask-cors==4.0.1
firebase-admin==6.5.0
gunicorn==22.0.0
Werkzeug==3.0.3
requests==2.32.3
Endpoints disponibles
| Endpoint | Método | Función |
|---|---|---|
GET /estado |
GET | Estado actual del sistema y pedido activo |
POST /activar_plc |
POST | Activa el proceso físico (inicio del ciclo) |
POST /desactivar_plc |
POST | Detiene el proceso físico |
POST /set_cantidad |
POST | Actualiza la cantidad de prendas del pedido |
POST /subir_foto |
POST | Sube fotografía de evidencia a Firebase Storage |
GET /fotos |
GET | Lista las fotografías del pedido actual |
GET /historial |
GET | Historial completo de pedidos procesados |
URL del backend en producción
https://docker-planchaduria.onrender.com
El plan gratuito de Render suspende el contenedor tras 15 minutos de inactividad. La rutina maestra implementa reintentos automáticos para el arranque en frío.
Interfaz Web — GitHub Pages
La interfaz web es una Single Page Application (SPA) hospedada en GitHub Pages, que se comunica directamente con Firebase mediante el SDK de JavaScript.
URL: luiscortesmunoz.github.io/Planchaduria
Funcionalidades para el cliente
| Función | Descripción |
|---|---|
| Registro / Login | Autenticación Firebase con verificación por correo |
| Registrar prenda | Selección de tipo, material y cantidad |
| Generación de QR | QR único vinculado al ID del pedido |
| Estado en tiempo real | Consulta del estado actual del pedido |
| Historial | Listado de todas las prendas procesadas |
| Evidencia fotográfica | Foto de la prenda tomada durante el proceso |
Panel de administrador
La interfaz incluye un panel de administrador protegido por autenticación que permite:
- Ver el dashboard general con totales (pendientes, en proceso, listos, entregados)
- Gestionar pedidos (crear, editar, actualizar estado, eliminar)
- Ver el directorio de clientes registrados
- Cambiar manualmente el estado de cualquier pedido
Dashboard industrial local
El archivo dashboard_server.py, sirve un panel de monitoreo accesible en la red local del laboratorio (puerto 5050), que muestra en tiempo real:
- Etapa actual del proceso (
ESPERA_SENSOR1,UR3,PISTON, etc.) - Estado de los tres sensores (S1, S2, S3)
- Estado del motor y la plancha
- Tipo de prenda detectada por IA y nivel de confianza
- Logs de la rutina maestra en tiempo real (vía SSE)
- Información del pedido activo (ID, usuario, cantidad, tipo de prenda)
Recursos asociados (Sección 10)
Planchaduria-main
Código fuente de la interfaz web del cliente (SPA en GitHub Pages + Firebase).
Descarga: Planchaduria-main
Docker_Planchaduria
Backend desarrollado en Flask y desplegado en Render como contenedor Docker (API REST del sistema).
Descarga: Docker_Planchaduria
Ambos repositorios forman parte de la Sección 10 — IoT / Nube / Interfaz Web, ya que implementan la comunicación entre el cliente, la nube y el sistema físico.
